PRODUCTS

AH Design Components Ltd

All Products

Hardware

Fasteners

Plastic and Nylon Fasteners

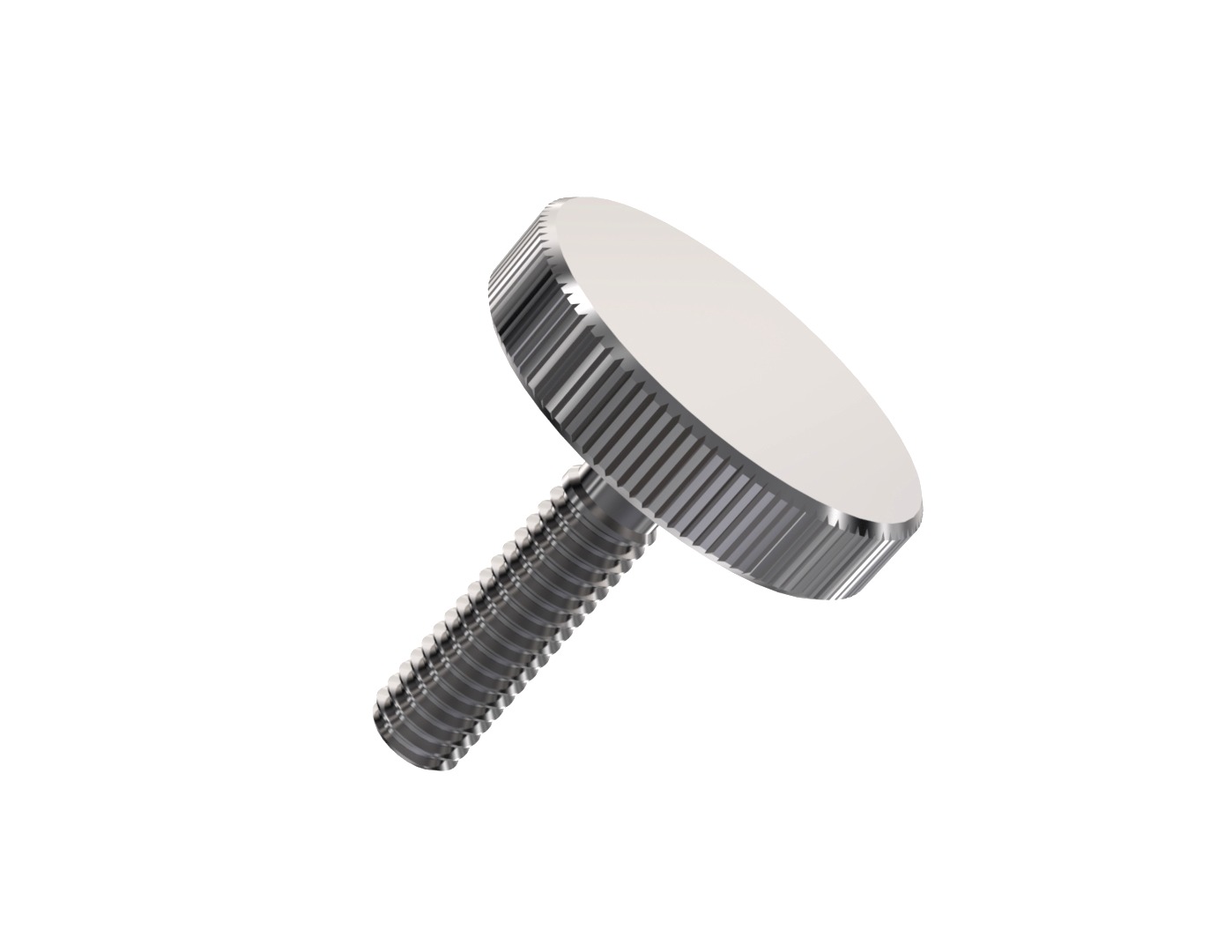

AH0027-A2 Thumb Screws Flat Knurled DIN 653
Stainless Steel 303

Thumb screws are designed with a head that can be easily tightened or loosened by hand, typically without the need for tools. They often have a ridged or knurled surface to provide grip for twisting by hand, making them convenient for applications where frequent adjustments or quick fastening is necessary.

AH0027-A2 Thumb Screws Flat Knurled DIN 653
Stainless Steel 303
AH0027-A2 Thumb Screws Flat Knurled DIN 653
Stainless Steel 303

Please select your thread size to activate the dimensional functionality

AH0027-M3.010-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M3

12mm

2.5mm

10mm

Stainless Steel 303

4.5mm

AH0027-M3.012-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M3

12mm

2.5mm

12mm

Stainless Steel 303

4.5mm

AH0027-M3.016-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M3

12mm

2.5mm

16mm

Stainless Steel 303

4.5mm

AH0027-M4.008-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M4

16mm

3.5mm

8mm

Stainless Steel 303

6.5mm

AH0027-M4.010-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M4

16mm

3.5mm

10mm

Stainless Steel 303

6.5mm

AH0027-M4.012-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M4

16mm

3.5mm

12mm

Stainless Steel 303

6.5mm

AH0027-M4.016-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M4

16mm

3.5mm

16mm

Stainless Steel 303

6.5mm

AH0027-M4.020-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M4

16mm

3.5mm

20mm

Stainless Steel 303

6.5mm

AH0027-M5.010-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M5

20mm

4mm

10mm

Stainless Steel 303

7mm

AH0027-M5.012-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M5

20mm

4mm

12mm

Stainless Steel 303

7mm

AH0027-M5.016-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M5

20mm

4mm

16mm

Stainless Steel 303

7mm

AH0027-M5.020-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M5

20mm

4mm

20mm

Stainless Steel 303

7mm

AH0027-M5.025-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M5

20mm

4mm

25mm

Stainless Steel 303

7mm

AH0027-M5.030-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M5

20mm

4mm

30mm

Stainless Steel 303

7mm

AH0027-M6.012-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

12mm

Stainless Steel 303

9mm

AH0027-M6.016-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

16mm

Stainless Steel 303

9mm

AH0027-M6.020-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

20mm

Stainless Steel 303

9mm

AH0027-M6.025-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

25mm

Stainless Steel 303

9mm

AH0027-M6.030-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

30mm

Stainless Steel 303

9mm

AH0027-M6.035-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

35mm

Stainless Steel 303

9mm

AH0027-M6.040-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M6

24mm

5mm

40mm

Stainless Steel 303

9mm

AH0027-M8.016-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M8

30mm

6mm

16mm

Stainless Steel 303

11mm

AH0027-M8.020-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M8

30mm

6mm

20mm

Stainless Steel 303

11mm

AH0027-M8.025-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M8

30mm

6mm

25mm

Stainless Steel 303

11mm

AH0027-M8.030-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M8

30mm

6mm

30mm

Stainless Steel 303

11mm

AH0027-M10.020-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M10

36mm

8mm

20mm

Stainless Steel 303

14mm

AH0027-M10.025-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M10

36mm

8mm

25mm

Stainless Steel 303

14mm

AH0027-M10.030-A2

Thread Size D1:

Head Diameter D3:

Head Length H1:

Thread Length L1:

Length L2:

Material:

M10

36mm

8mm

30mm

Stainless Steel 303

14mm
